La Tecnología EQ o de OXIDACIÓN ANÓDICA ideal para la desinfección en la reutilización de las aguas residuales urbanas



La tecnología EQ (Electro-Química) o de OXIDACIÓN ANÓDICA ha sido desarrollada por la empresa Tavagua en sus instalaciones de Alemania, país que se convierte una vez más en el mayor exportador de tecnologías del mundo en 2013.

La tecnología EQ, es una tecnología avanzada y sencilla para la desinfección de las aguas resultantes de procesos de ósmosis inversa, desalinización, plantas potabilizadoras, terciarios, aguas brutas, aguas negras, aguas residuales de depuradoras, etc., y permite poder adaptar estas aguas para su reutilización en riego de parques y jardines, en agricultura, Spa y otros servicios.



Funcionamiento de la tecnología EQ

La tecnología EQ trabaja introduciendo en el agua a tratar uno o varios electrodos, ánodo (polo -) y cátodo (polo +) y aplicándole una tensión continua. La base de la desinfección electroquímica se realiza en estos electrodos que provocan una reacción de migración de iones y convierten a la energía eléctrica directamente en energía química. Por lo tanto, podemos decir que este sistema no es una electrólisis como pudiera parecer en un primer momento.

La técnica EQ es una formación del campo eléctrico entre el ánodo y el cátodo con la migración inducida de cationes hacia el cátodo (carga positiva) y los aniones a los ánodos (carga negativa). Reduciéndose así el transporte de materia hacia el cátodo (transferencia de electrones) oxidándose en el ánodo (receptor de electrones).

Como resultado directo de la migración de las materias, se produce una reducción catódica del agua para formar moléculas de hidrógeno (H, y H2) y los iones hidroxilo (OH-). El hidróxido puede estar cubierto por iones de sodio cargados positivamente.

Además el hidronio (H3O+ -Iones) se reduce en el cátodo, así también la formación de hidrógeno (H, y H2), el cual a su vez permiten formar nuevas moléculas de agua (H2O) y formando entonces como resultado un compuesto que pudiéramos denominar “Cloro Naciente”.



Proceso de desinfección

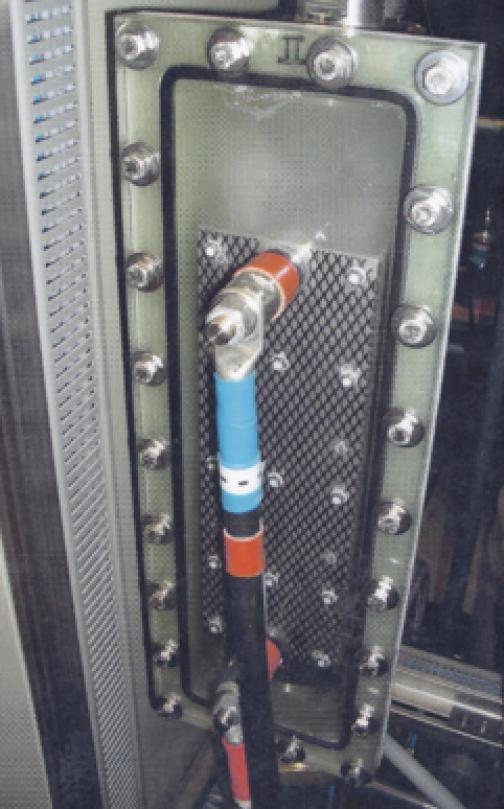

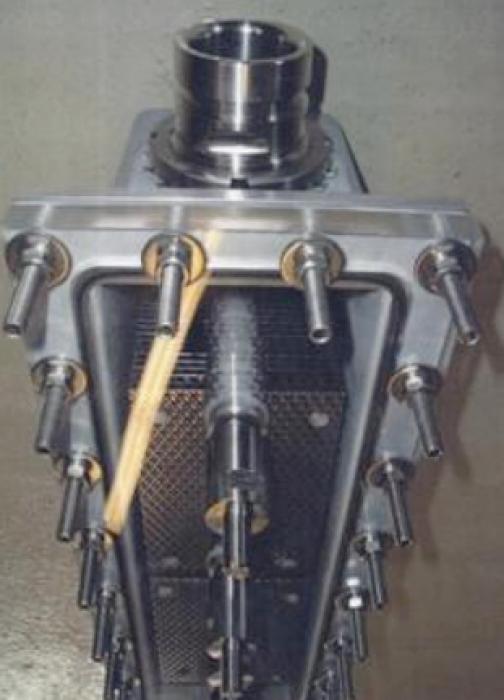

El agua entra en forma de  Cl – y al pasar por las placas se transforma en un Cl naciente, y ello se logra debido a que el agua entra por la parte inferior del sistema y comienza a subir entre las placas, para finalmente formar Cloro Gas.

Este Cloro Gas producido se diluye a la salida del agua desinfectada garantizando en todo momento una desinfección adecuada con concentraciones entre 0,1 y 3,0 ppm que equivale al  efecto de Cloro Gas.

Este compuesto que denominamos Cloro Naciente que se produce directamente en el agua es estable y no tiene los efectos secundarios que provoca un proceso dosificador.

Genera un efecto similar al oxígeno produciendo una desinfección oxidante sobre todo de corta vida con un alto rendimiento de Oxidación.

Elimina parcialmente la Cal extrayendo bio-cintas en toda la red de abastecimiento, por lo tanto, evita que se formen nuevos grupos de bacterias en la red.



Proceso de desinfección

El agua entra en forma de  Cl – y al pasar por las placas se transforma en un Cl naciente, y ello se logra debido a que el agua entra por la parte inferior del sistema y comienza a subir entre las placas, para finalmente formar Cloro Gas.

Este Cloro Gas producido se diluye a la salida del agua desinfectada garantizando en todo momento una desinfección adecuada con concentraciones entre 0,1 y 3,0 ppm que equivale al  efecto de Cloro Gas.

Este compuesto que denominamos Cloro Naciente que se produce directamente en el agua es estable y no tiene los efectos secundarios que provoca un proceso dosificador.

Genera un efecto similar al oxígeno produciendo una desinfección oxidante sobre todo de corta vida con un alto rendimiento de Oxidación.

Elimina parcialmente la Cal extrayendo bio-cintas en toda la red de abastecimiento, por lo tanto, evita que se formen nuevos grupos de bacterias en la red.



Configuración del sistema

Si se desea una mayor desinfección, con el modo automático de by-pass en proporción de 1/10 de las Plantas EQ, logrará mayores rendimientos de eliminación de gérmenes aumentando las concentraciones de Cloro y con ello un vertido seguro a la red.

Para limitar los costes de inversión se puede adaptar un dosificador de cloruro de sodio (sal) de unos 400-600 mg cl/l, evitando entonces un tratamiento de flujo total continuo.



Como resultado se tratará en la línea de By-pass una concentración 10 veces más alta de oxidantes, que se mezclan en secuencia con el flujo total de entrada (ej: terciario). El efecto no debe ser equiparado con una dosis, pero este procedimiento es mucho más eficiente, porque el mezclado de un flujo de Altos Oxidantes con las aguas residuales conlleva a desinfección adicional.





Eliminación de patógenos

La tecnología EQ es capaz de eliminar prácticamente el 100 % de las bacterias existentes:



- Salmonella typhi (tifoidea)

- Salmonella enteritidis (gastroenteritis)

- Shigella dysenteriae (disentería)

- Vibrio cholerae (cólera)

- Escherichia coli (gastroenteritis)

- Leptospira icterohaemorrhagiae (leptospirosis, enfermedad-Weil)

- Mycobacterium tuberculosis (TB)

- Crytodsporidium

- Legionella pneumophila (enfermedad de los legionarios)

- Viros(enfermedades):

- Hepatitis A virus (ictericia)

- Virus de Polio (polimelitis)

- Enterovirus (Gastroenteritis)

- Amebas

- Hongos y Algas



Consumos eléctricos

Una planta EQ 20 II que puede tratar hasta 20 m3/h de agua, consume la siguiente energía eléctrica por cada hora de funcionamiento:



- Para agua potable aproximadamente 770W = 0,7 kWh

- Para agua residual aproximadamente 245W = 0,25 kWh

- Para agua desalinizada aproximadamente 125 W = 0,125 kWh



El consumo anual de las plantas EQ, dependerá de las horas de funcionamiento necesarias, considerando que una vez alcanzada su efectividad en el depósito, el equipo solo trabajará lo necesario para mantener siempre la concentración adecuada que asegure la eliminación de las bacterias y patógenos.



Tavagua

La empresa Tavagua le ofrece soluciones avanzadas y sencillas con un alto rendimiento en los distintos tratamientos del agua.

Estas tecnologías se caracterizan por:



- Bajos consumos energéticos

- Dimensiones reducidas

- Cumplimiento de las normativas en materia de efluentes

- Fiabilidad en el funcionamiento

- Facilidad y sencillez en la operación y mantenimiento

- Etc.



Más información sobre la Tecnología EQ en http://www.tavagua.com
