Servicio de Ecografía por Radar Sub-superficial


19/10/2022

Servicio de Ecografía por Radar Sub-superficial


Detalles del servicio:


Infraneo, actor importante de la ingeniería de estructuras en el Ciclo del Agua en España y el mercado europeo, presenta su servicio de Ecografía por Radar Sub-superficial para la búsqueda e identificación de estructuras y redes enterradas, el reconocimiento del subsuelo en el marco de trabajos de excavación tradicionales (zanja abierta) o sin zanja (hundimiento, perforación direccional, microtunelación, etc.), la Investigación y localización de huecos y descompresiones del terreno bajo la calzada (pavimento), la prospección de terrenos abandonados, la localización de objetos enterrados, etc.


Principio de funcionamiento:


  • Emisión/recepción focalizada de impulsos electromagnéticos de microondas en el suelo; recepción de las ondas (parcialmente) reflejadas por cualquier anomalía / heterogeneidad con propiedades eléctricas/dieléctricas del suelo circundante.

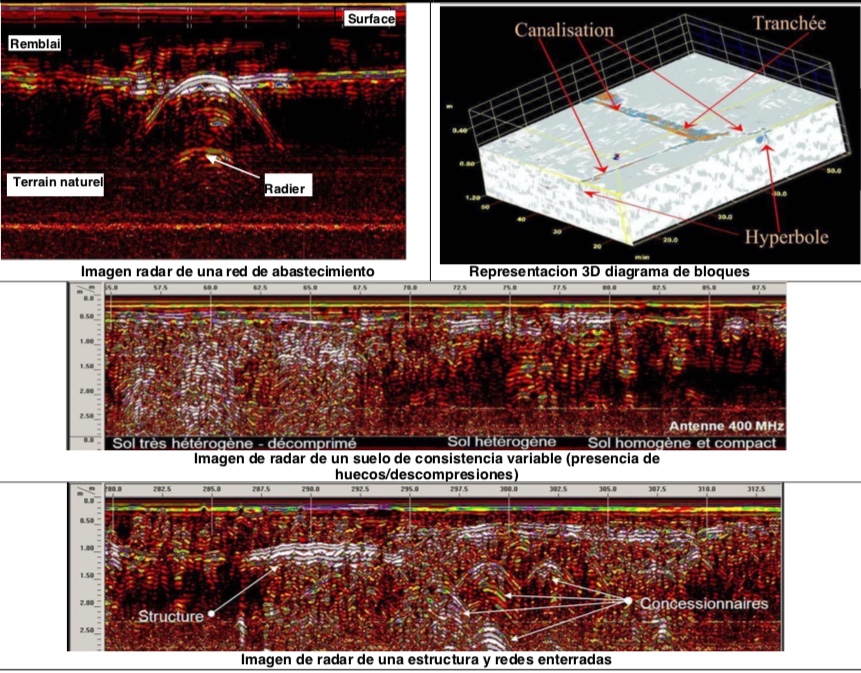

  • Reconstitución de una imagen del subsuelo analizado.





Detalles y prestaciones:


  • Técnica de investigación no destructiva.

  • Método de alto rendimiento (precisión/resolución de centimétrica a decimétrica) y alta eficiencia: varios km de perfil de medición/día.

  • Auscultación continua (~1 señal por cm de perfil de medición cubierto).

  • Transmisión/recepción ininterrumpida de la señal en zonas urbanas.

  • Profundidad de investigación ajustable: de varios decímetros a varios metros, según el objetivo de la investigación (precisión/resolución requerida), la frecuencia de la antena y las características del terreno.

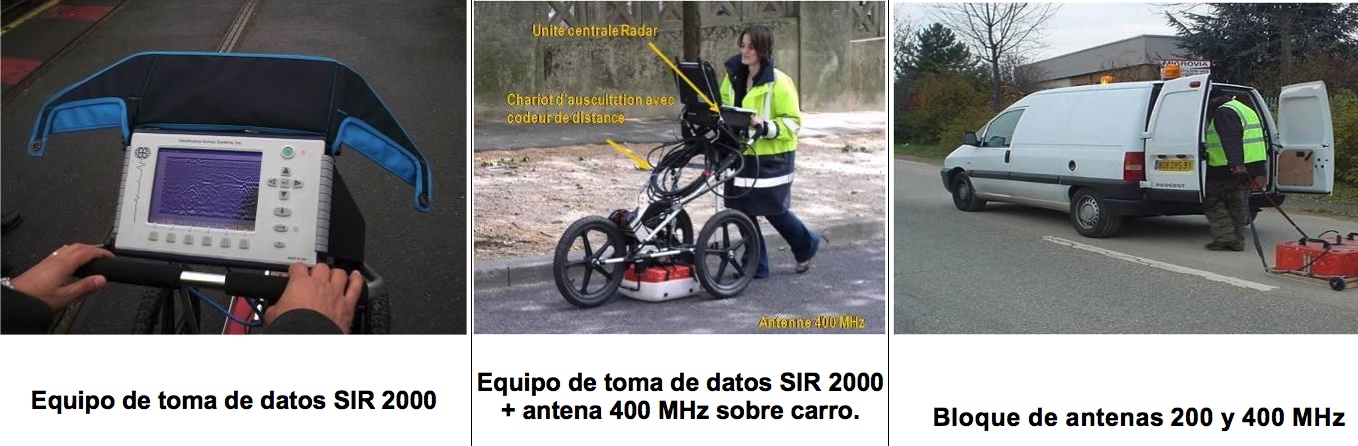

  • Equipo toma de datos ligero y autónomo (Batería de 12V) - fácil inserción en movimiento.



Aplicaciones y objetivos:



  • Búsqueda e identificación de estructuras y redes enterradas:

    • Cimentaciones de edificios, restos arqueológicos (tumbas, …), obras subterráneas (galerías, cuevas, …) antiguas vías de comunicación.
    • Redes de servicios (Agua, Gas, Saneamiento, Telecomunicaciones, …) – actualización de planos e inventario.



  • Reconocimiento del subsuelo en el marco de trabajos de excavación tradicionales (zanja abierta) o sin zanja (hundimiento, perforación direccional, microtunelación, etc.,):

    • Detección/localización de obstáculos y heterogeneidades, antes o durante el desarrollo de los trabajos: bloques, roca madre ascendente, estructuras/obras subterráneas, cavidades, sumideros en formación, cambios en la superficie del suelo, etc.
    • Elección/optimización de rutas.

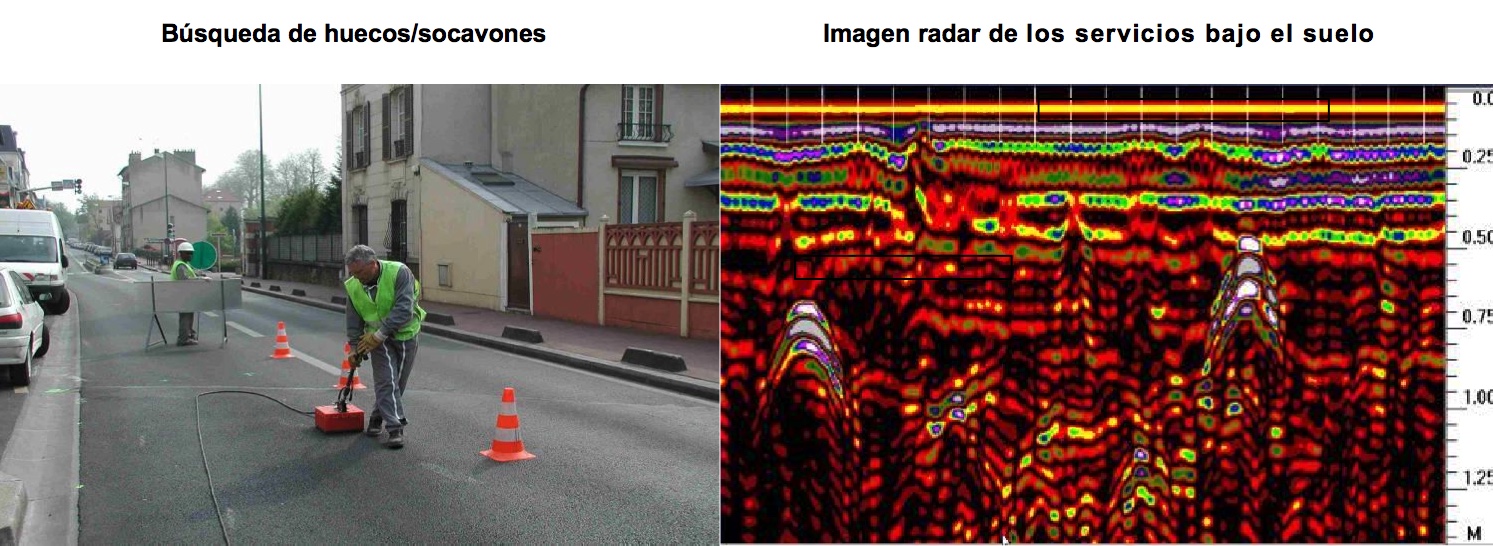

  • Investigación y localización de huecos y descompresiones del terreno bajo la calzada (pavimento):

    • Seguimiento de las fugas de las tuberías de agua subterráneas.



  • Prospección de terrenos abandonados:

    • Localización de depósitos enterrados de contenedores químicos/tóxicos (bidones).
    • Cartografía de zonas contaminadas por hidrocarburos.



  • Localización de objetos enterrados:

    • Bombas/minas, tanques de hidrocarburos, fosas sépticas.
