ROLAPAC®: Sistema para la eliminación de grasas acumuladas en estaciones de bombeo


30/06/2022

ROLAPAC®: Sistema para la eliminación de grasas acumuladas en estaciones de bombeo


Descripción del equipo:

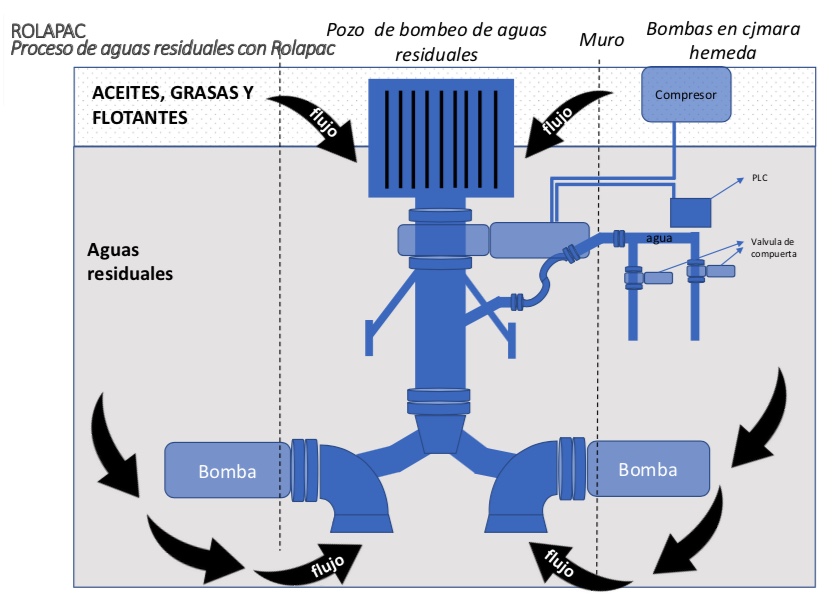

El sistema ROLAPAC consiste en colocar una derivación vertical en la aspiración de las bombas para aspirar los flotantes y las grasas. La entrada de esta nueva aspiración lleva montada una reja que impide que se introduzcan sólidos grandes. Esta aspiración consta de un tubo vertical con dos derivaciones, que se unen a las bocas de aspiración existentes.

Justo debajo de la reja se monta una válvula de tajadera actuada neumáticamente, integrada en el sistema de control y señalización del bombeo (PLC). La misión de la válvula es evitar que el aire entre en las bombas. El tubo vertical dispone de una conexión automatizada de agua por debajo del nivel de la válvula de guillotina que ayuda a arrastrar los sólidos hasta las bombas y evita el vacio que se genera con el cierre de la válvula de guillotina.



Fundamentos técnicos:

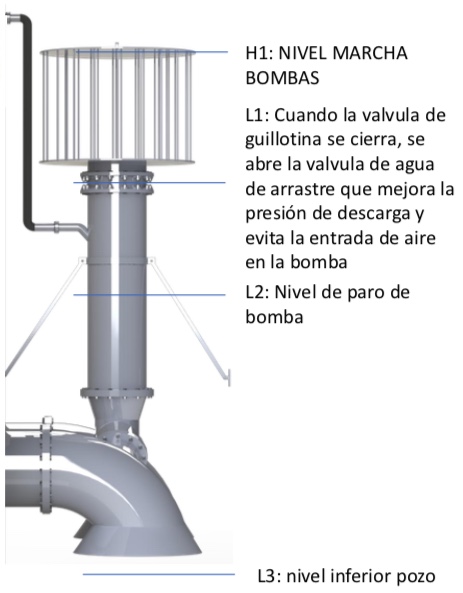

Después de un ciclo de bombeo, se abre la guillotina. Cuando se alcanza el nivel H1, se pone en marcha una bomba. Cuando se alcanza el nivel L1, la guillotina se cierra, y la válvula de limpieza se abre y empuja la grasa y la suciedad a la succión de la bomba. Este aporte de agua evita que se haga vacio en la tubería. Cuando se alcanza el nivel L2, la bomba se para y se abre la guillotina. Se requiere un compresor para actuar la guillotina y válvulas de limpieza.

El sistema Rolapac está totalmente integrado en el sistema de control de la estación de bombeo hecho a medida para cada caso.

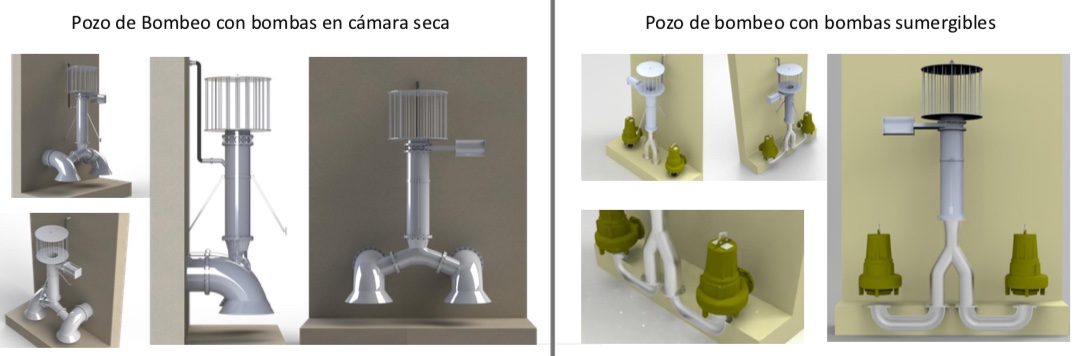

El paso de la reja es 1 cm más pequeño que el paso de sólidos de la bomba. Dispone de barras giratorias para que la suciedad no se quede atascada. El colector vertical se coloca entre dos aspiraciones. La relación de diámetros entre el tubo horizontal y las derivaciones que van a las bombas son de 1 a 2. La línea de agua de limpieza proviene del propio bombeo con una tubería con una relación de diámetros de 5 a 1.

Para un buen funcionamiento del sistema ROLAPAC la velocidad de aspiración de la bomba deberá ser suficientemente elevada.





Vídeo:






Ventajas del ROLAPAC:


  • Ahorro en los costes de mantenimiento. Recuperación de la inversión en menos de 2,5 años.

  • Sostenibilidad: solución más sostenible que la solución convencional debido a la reducción significativa de C02: hasta un 90%.

  • Menos limpiezas y en consecuencia menos molestias en las inmediaciones de la estación de bombeo.

  • Mayor produccion de biogas. Los residuos no se acumulan si no que se transportan a la EDAR.

  • La solución ROLAPAC evita mantenimientos del pozo de bombeo en condiciones climáticas adversas.
