Instalación de depositos de PEAD para el almacenamiento de lixiviados en el vertedero de Zaldibar en Vizcaya

05/05/2022

Instalación de depositos de PEAD para el almacenamiento de lixiviados en el vertedero de Zaldibar en Vizcaya




Antecedentes


A finales de 2021 la U.T.E EITZAGA encomendó a PPA el diseño, fabricación y montaje de dos depósitos enterrados para el almacenamiento de 350 m3 de lixiviados producidos en el vertedero de Zaldívar (Vizcaya).




Los terrenos donde se debía instalar dicho almacenamiento, eran poco competentes y el nivel freático muy elevado. Esto requería un depósito con una rigidez circunferencial elevada que garantizara la resistencia al enterramiento y a la bolladura provocada por el nivel freático.

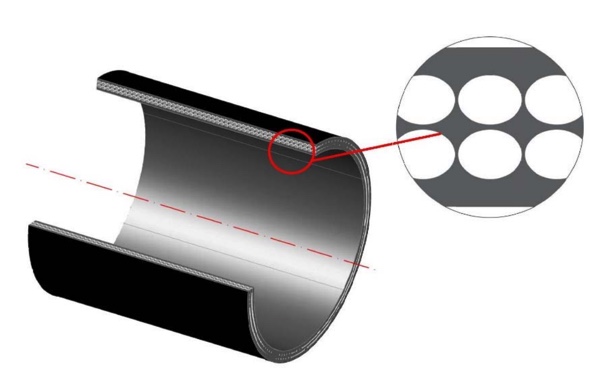

Dicha rigidez circunferencial se obtuvo con perfil estructurado del tipo SQ2-65 (I=111.000 mm4/mm).





Detalles de los depósitos


El diseño de realizó de acuerdo con la siguiente normativa:

  • Cálculos mecánicos:

    • ATV-DVWK-A 127
    • AWWA M55

  • Fabricación y ensayo de la tubería que conforma el depósito: DIN16961-1 y 2.

  • Construcción del depósito:

    • DVS Technical Codes on Plastics Joining Technologies.
    • UNE EN 12573-2
El área donde se debían instalar dichos depósitos se trataba de una berma en la ladera de un monte a la que se accedía mediante un camino con unas importantes rampas.

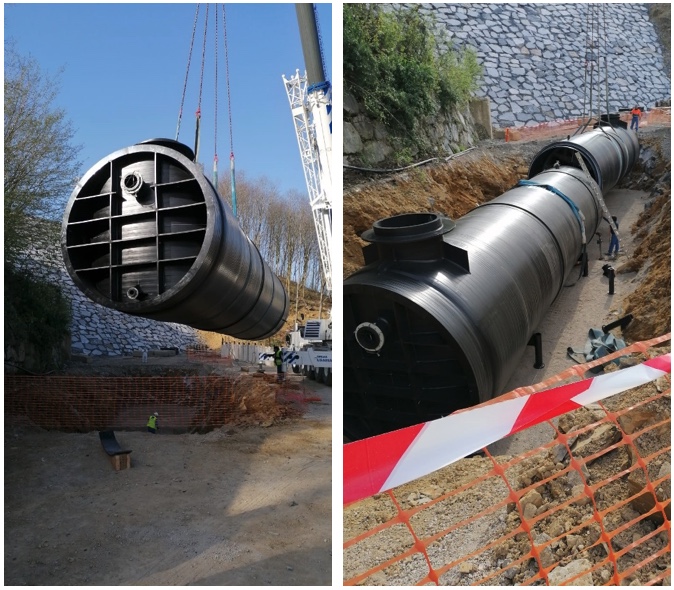

Debido a la gran capacidad de los tanques, las excavaciones necesarias prácticamente agotaban el espacio disponible en el área de trabajo. Eso hacía que la grúa sólo pudiera ubicarse a uno de los lados de la excavación.

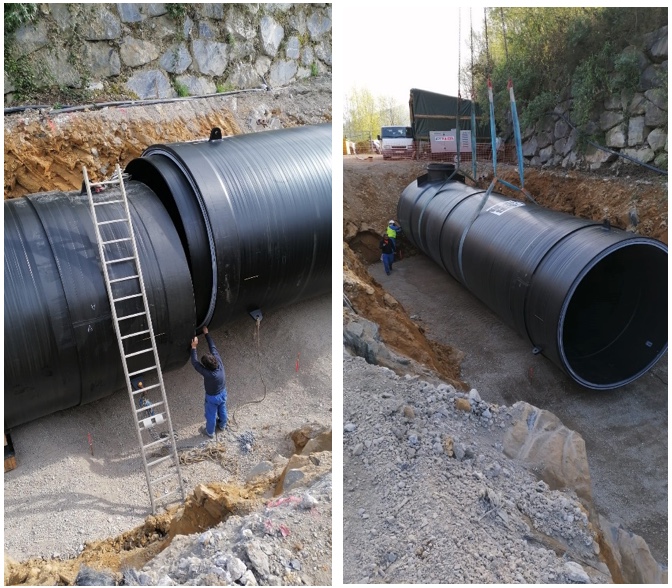

Para adaptarnos al espacio disponible en el vertedero y no comprometer el acceso de los transportes, se dividió el almacenamiento en 2 tanques idénticos de 175 m3, de 3 m de diámetro interior y 25 m de longitud.

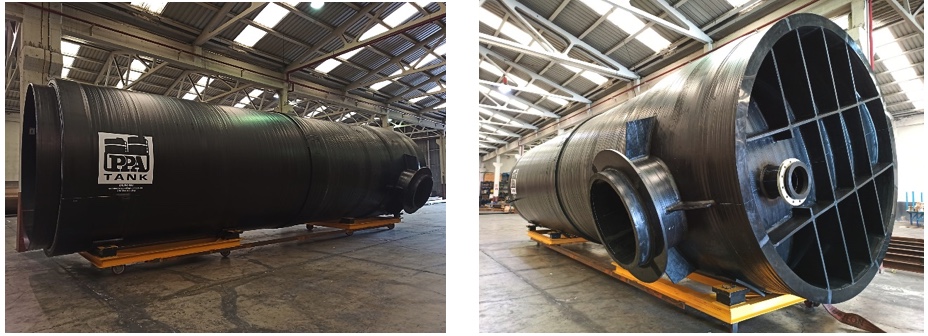

Cada depósito se suministro en 2 partes que fueron soldadas en obra con manguitos electrosoldables desarrollados por PPA&KRAH en sus experiencias con los emisarios submarinos.

De este modo se conseguía suministrar a obra piezas ligeras, transportables a la zona y desplazables por la grúa, pero de un tamaño tal que no requerían grandes tiempos de montaje.



Gracias a las propiedas de la tubería estructurada de PEAD PE100 Krah®el montaje y pruebas de ambos tanques se realizon en solamente  8 días.

Además, los tanques estaban probistos de dos bocas de hombre rematadas en un anillo de anclaje a losa de hormigón y provistas de unas escaleras fijas soldadas a la estrcutura del tanque, desarrolladas por PPA&KRAH en materiales totalmente anticorrosivos y sin requerir hacer ningún tipo de perforación en el propio tanque.
