Evaluación del sistema de aireación de la EDAR de Cieza en Murcia

19/10/2023

Evaluación del sistema de aireación de la EDAR de Cieza en Murcia



  • Emilio Serrano - SURCIS, S.L.

Como ejemplo de aplicación del procedimiento descrito en el artículo de Surcis «Procedimiento para evaluación de sistemas de aireación con difusores», se ha llevado a cabo un estudio del sistema de aireación de la EDAR municipal de Cieza (Murcia) cuya explotación corre a cargo de la UTE URDECON SAV DAM, a la que agradecemos su importante colaboración tanto en la aportación de los datos del proceso actual como en los ensayos de Respirometría BM realizados en uno de los  laboratorios de DAM.

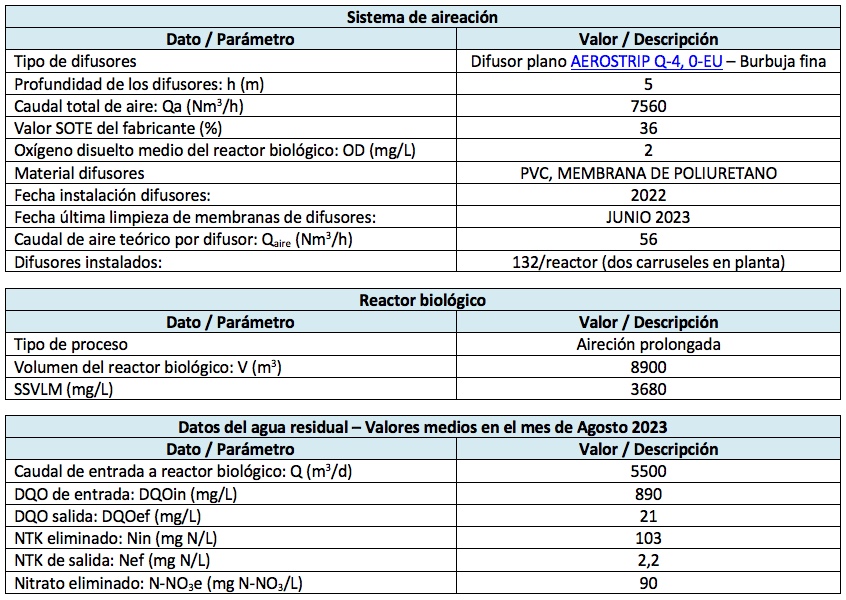

1. Datos del proceso

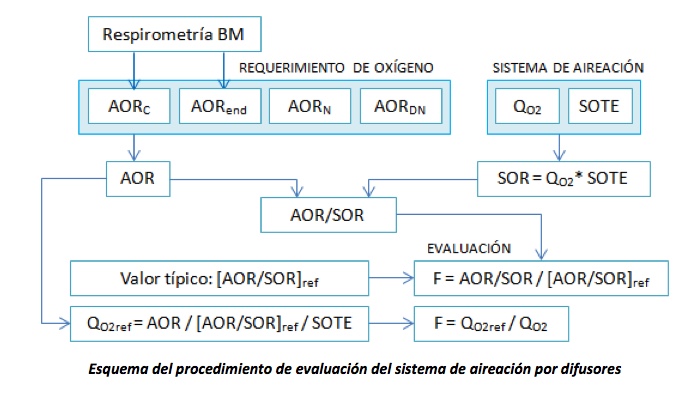

2. Procedimiento



3. Cálculo de parámetros


3.1. Requerimiento actual de oxígeno: AOR

Requerimiento por materia orgánica: AORC

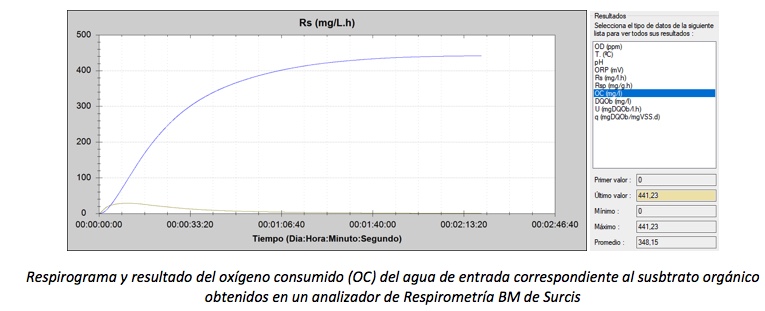

El cálculo del AORC contiene como parámetro prioritario el oxígeno consumido (OC); y para su obtención se llevó a cabo un ensayo de respirometría con una muestra puntual del agua residual de entrada con una DQO de 1063 mg/L.


OC (DQO 1063) = 441 mg/L

Puesto que el dato del valor de la DQO aportado por la planta es 890 mg/L, extrapolamos el resultado de la OC:

OC  = 441 * 890 / 1063 = 369 mg/L

Aplicando la fórmula matemática correspondiente:

AORC = Q * OC  / 1000 = 2029 kg O2/d


Requerimiento por respiración endógena: AORend

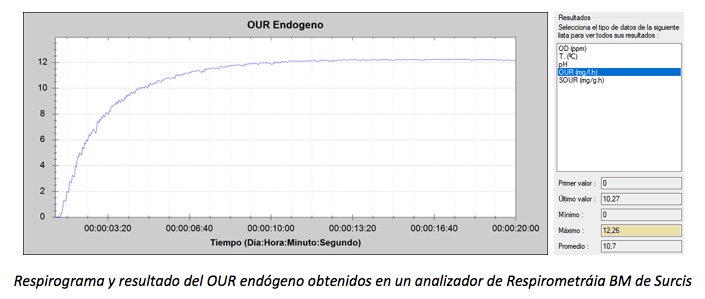

OURend = 12,26 mg O2/L.h = 0,294 kg O2/m3.d

Aplicando la ecuación correspondiente:

AORend = V * OURend =  2618 kg O2/d


Requerimiento por nitrificación: AORN

Desde el dato del NTK eliminado  del proceso (NTKe) y aplicando la fórmula matemática correspondiente:

AORN = 4,67 * Q * NTKe / 1000 = 2513 kgO2/d


Requerimiento pordesnitrificación: AORDN

Desde el dato del NTK eliminado  del proceso (NTKe), asumiendo que el nitrato a desnitrificar (N-NO3e) corresponde al 90% del NTK eliminado (según dato de la planta) y aplicando la fórmula matemática correspondiente:

AORDN = 2,28 * Q * N-NO3e / 1000 = 1128 kgO2/d

El AORDN entra como crédito (se resta) de requerimiento de oxígeno en el AOR total.


Requerimiento total de oxígeno: AOR

AOR = AORC + AORN - AORDN = 6032 kg O2/d


3.2. Caudal de oxígeno actual: QO2

Pasamos el caudal de aire a caudal de oxígeno multiplicando por el factor de conversión:

QO2 = 24 * 0,285 * Qaire = 51710 kg O2/d


3.3. Requerimiento de oxígeno estándar: SOR

Desde los datos del proceso y aplicando la fórmula matemática correspondiente:

SOR = QO2 * SOTE = 18615 kgO2/d


3.4. Relación AOR/SOR

Dividiendo el AOR por el SOR:

AOR / SOR = 0,324


3.5. Relación [AOR/SOR]ref

Es el valor de referencia de la relación AOR/SOR.

En nuestro caso, se utiliza el valor típico de un sistema de difusión de burbuja fina:

Valor típico (difusores nuevos) [AOR/SOR]ref = 0,33

El rango de normalidad se puede considerar entre 0.3 y 0,4. Pero a efectos comparativos, para la evaluación del sistema, se utilizará siempre el valor típico de 0,33.


3.6. Caudal de oxígeno de referencia: QO2.ref

Se trata del caudal teórico para satisfacer el AOR actual en difusores nuevos.

QO2.ref = (AOR / [AOR/SOR]ref) / SOTE = 50774 kg O2/d


3.7. Factor de uso: F

El factor de uso F es el parámetro indicativo del estado del sistema de aireación.

F se define como la relación entre la eficiencia de transferencia de oxígeno estándar del sistema de difusores usado y la eficiencia de transferencia de oxígeno estándar del sistema de difusores nuevo.

Esta relación es equivalente a la relación (AOR/SOR) / [AOR/SOR]ref  y, en consecuencia, también a la relación QO2.ref / QO2.

Por lo tanto, el factor F se puede obtener tanto desde una relación como de la otra, con idéntico resultado:

F = (AOR/SOR) / [AOR/SOR]ref = 0,98

F = QO2.ref / QO2 = 0,98



4. Resumen de resultados


1.- Asumiendo que el rango óptimo del factor F se encuentra entre 0,9 y 1, el resultado de 0,98 indica que el sistema de aireación se encuentra en óptimas condiciones, lo cual puede ser debido a la reciente y eficiente limpieza que tuvieron los difusores en el pasado mes junio.

2.- La coherencia del resultado del presente estudio confirma una vez más la validez del procedimiento aplicado, en donde la relación AOR/SOR es el pilar principal que sostiene el criterio de la evaluación y seguimiento del sistema de aireación por difusores.
