El sistema flotante de agitación y aireación HYPERCLASSIC® conquista las plantas industriales de Suecia

18/09/2024

El sistema flotante de agitación y aireación HYPERCLASSIC® conquista las plantas industriales de Suecia




El innovador sistema flotante de agitación y aireación HYPERCLASSIC® es cada vez más popular en las instalaciones industriales de Suecia, especialmente en las plantas de tratamiento de lagunas operadas por fabricantes de pasta y papel. Estas instalaciones están diseñadas para el tratamiento de aguas residuales y enfrentan desafíos específicos en cuanto a tecnologías de aireación.

En Suecia, el uso de lagunas es común para el tratamiento de aguas residuales provenientes de la industria de la pasta y papel. Sin embargo, las tecnologías de aireación tradicionales, como los aireadores superficiales, de membrana y sumergidos, a menudo enfrentan problemas como la baja utilización del volumen disponible, la falta de recirculación adecuada y la alta demanda de mantenimiento.

El sistema de agitación y aireación HYPERCLASSIC® ofrece una solución a estos problemas al instalarse sobre una plataforma flotante, donde la aireación se realiza cerca del fondo, generando alta turbulencia para una mezcla eficaz del agua residual.

La implementación de este sistema ha mejorado significativamente el rendimiento en plantas de tratamiento de aguas industriales en todo el mundo. Entre sus beneficios están el aumento del volumen de agua mezclada, un mayor rango de la agitación y la mejora en la calidad del fango.

Además, el sistema destaca por su flexibilidad y robustez, lo que reduce los costes de mantenimiento.

  1. Un ejemplo notable es el reemplazo de un sistema de aireación por membrana en una planta industrial sueca con una laguna de 50,000 m³ de capacidad. Gracias al HYPERCLASSIC®, se logró un aumento del 30% en la capacidad de aireación sin necesidad de instalar soplantes adicionales. Esto redujo los costes de mantenimiento y mejoró la eficiencia general del tratamiento de las aguas residuales.

  2. Otra planta sueca reemplazó en 2021 tres aireadores superficiales con un solo sistema HYPERCLASSIC®, logrando mantener una concentración estable de oxígeno disuelto en puntos cercanos a la orilla. Antes de la implementación, los aireadores superficiales se apagaban por completo durante períodos de baja carga. Con el nuevo sistema, ahora es posible reducir la capacidad de aireación o cambiar a modo de agitación sin aireación para evitar la acumulación del fango en el fondo de la laguna. La figura 1 muestra una comparación esquemática de la capacidad de aireación a una profundidad de cinco metros.

  3. En el norte de Suecia, una planta industrial equipó su laguna con seis sistemas de agitación y aireación, y dos sistemas adicionales solo para agitación, en respuesta a mayores volúmenes de producción. Esto permitió retirar varios de los aireadores superficiales y sumergidos previamente en uso.

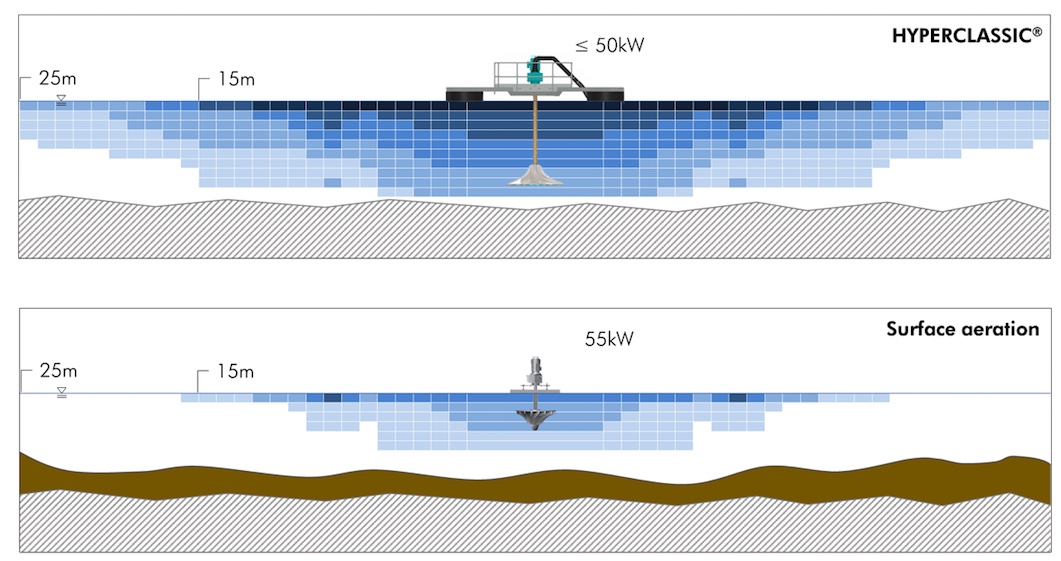

Figura 1: Vista lateral para comparar el rendimiento de aireación entre los aireadores superficiales (abajo) y el sistema de agitación y aireación HYPERCLASSIC® (arriba) en relación con el volumen de agua aireado a una profundidad de cinco metros.


El sistema de agitación y aireación HYPERCLASSIC® se monta sobre una plataforma flotante de acero (ver figura 2). Opcionalmente, se puede instalar una plataforma de mantenimiento para facilitar el acceso durante los cambios de aceite. El sistema de aireación se conecta a una fuente de aire comprimido, sin necesidad de instalaciones fijas adicionales ni componentes que requieran mantenimiento intensivo dentro de la laguna. El aire de proceso pasa a través del eje hacia el cuerpo agitador de forma hiperboloide, donde se descompone en finas burbujas que se distribuyen de manera homogénea en toda la laguna.

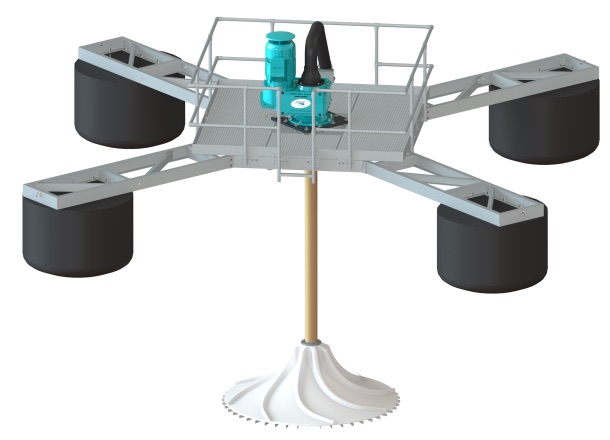

Figura 2: Diseño del sistema flotante de agitación y aireación HYPERCLASSIC® montado sobre una plataforma de acero.

La cuidadosa ingeniería detrás del diseño permite una instalación simple en tierra y una elevación suave para colocar el sistema en la laguna (ver figura 3).



Figura 3: Instalación del sistema flotante de agitación y aireación HYPERCLASSIC® en una planta de tratamiento de lagunas.


Finalmente, el sistema HYPERCLASSIC® se fija en la posición deseada, se conecta al suministro de aire de proceso (ver figura 4) y se pone en funcionamiento.

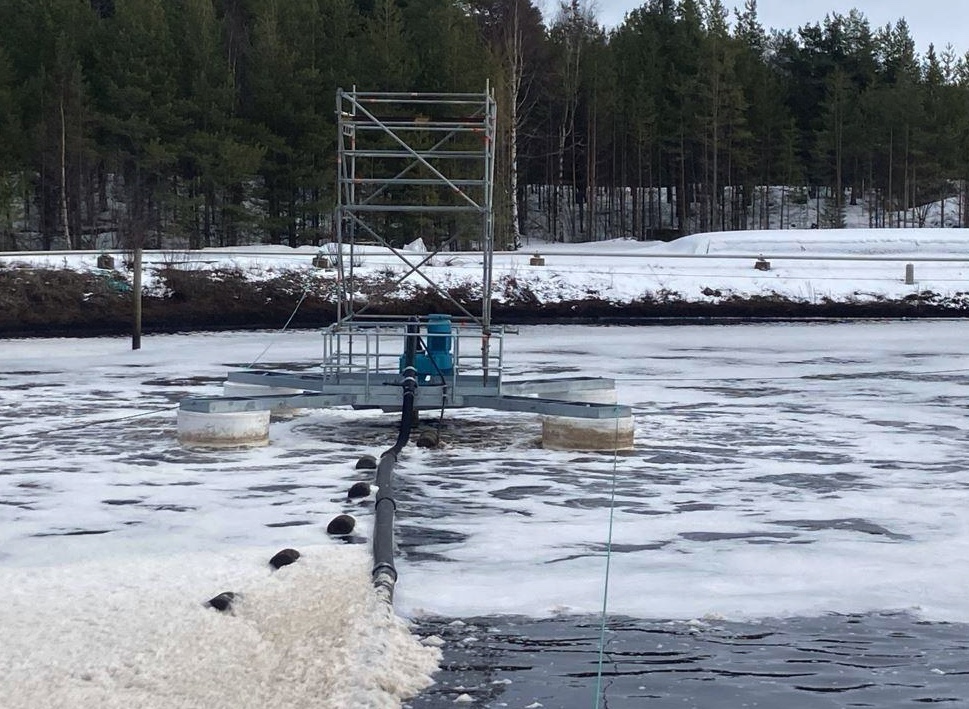

Figura 4: Sistema flotante de agitación y aireación HYPERCLASSIC® en operación en una laguna de aireación en Suecia.


La experiencia de INVENT en el tratamiento de aguas residuales se refleja en la exitosa implementación del sistema flotante HYPERCLASSIC®, resultado del enfoque integral de los ingenieros en Erlangen.

La producción se realiza principalmente con materiales y servicios locales. Desde 2019, el sistema ha sido utilizado con éxito, ganando popularidad no solo en Suecia, sino también en otras regiones.

En el video se muestra y se explica el producto de forma detallada:






Sobre INVENT Umwelt- und Verfahrenstechnik AG


INVENT Umwelt- und Verfahrenstechnik AG es una empresa innovadora en el ámbito de la tecnología ambiental, con sede principal en Erlangen-Eltersdorf y sucursales en Estados Unidos, Australia, Emiratos Árabes Unidos e Italia. INVENT fue fundada a mediados de los años 80 por un grupo de expertos en mecánica de fluidos como una spin-off de la cátedra de Mecánica de Fluidos de la Universidad Friedrich-Alexander de Erlangen-Núremberg. En España y Portugal, INVENT está representada exclusivamente por IBEROSPEC S.L., su distribuidor oficial.

En 1995, la empresa adoptó su enfoque actual cuando fue adquirida por su equipo directivo bajo la dirección de su presidente del consejo, Dr.-Ing. Marcus Höfken. En 2003, se transformó en una sociedad anónima.

INVENT desarrolla, produce y comercializa a nivel mundial componentes innovadores y sistemas fiables para la depuración y tratamiento de aguas residuales de manera eficiente en términos de energía. Su clientela está formada tanto por municipios como por empresas del sector industrial.

El catálogo de servicios abarca una cartera de productos y servicios de alto rendimiento y calidad, como agitadores, sistemas de agitación y aireación, sistemas de aireación por membrana, filtros de agua, simulación e ingeniería de fluidos. Una solución completa de sistema de INVENT incluye el diseño de la planta, ingeniería básica y detallada, gestión de proyectos, suministro de componentes técnicos, instalación, puesta en marcha de la planta y capacitación del personal.

Todos los productos de INVENT se desarrollan cuidadosamente en la sede de Erlangen, en instalaciones de investigación de vanguardia, que incluyen un laboratorio propio de mecánica de fluidos y varias plantas piloto a gran escala.
