Caso de éxito
Concentración constante de sólidos en la alimentación del digestor de lodos de una EDAR

13/07/2016

Concentración constante de sólidos en la alimentación del digestor de lodos de una EDAR




Antecedentes


Los requisitos de funcionamiento de las plantas de tratamiento de aguas residuales son cada día más complejos. Al mismo tiempo, muchas empresas de agua no pueden permitirse actualizar las plantas de tratamiento, algunas de las cuales son muy antiguas. En estas condiciones, el uso de elementos estandarizados de control mediante lazo cerrado y abierto suele ser una opción rentable para lograr solucionar el problema.

El espesamiento mecánico de los lodos residuales en la EDAR de Niedermittlau en Alemania, se realiza con un espesador de discos y con la adición de polímeros. Anteriormente, este componente se controlaba mediante una medición de flujo y una medición de sólidos totales (TS) en la entrada al espesador de discos.

Sin embargo, este control presentaba algunos defectos:

  • Fluctuaciones significativas en la carga de TS en la alimentación del digestor
  • Elevado consumo de polímeros
  • Solo se pueden configurar algunos parámetros de los componentes del control mediante lazo abierto
  • Los valores reales / objetivo presentan una diferencia significativa en algunos casos



Caracteristica de la planta de Niedermittlau (Alemania)


  • Capacidad: aproximadamente 32.500 HE
  • Utilización: aproximadamente 40.000 HE
  • Última restauración: 2005-2007
  • 2 tanques combinados (tanques de aireación con sedimentación final interna); capacidad total 10.230 m3
  • Nitrificación y desnitrificación
  • Estabilización anaeróbica de los lodos residuales
  • Generación de lodos residuales: 2.200 t/a
  • Aguas residuales comunitarias y comerciales

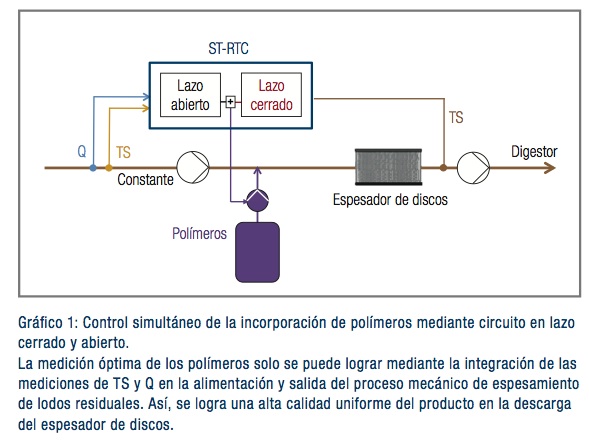

Esquema de la instalación del RTC




Ventajas


La utilización del módulo estándar de automatización de HACH para el “espesamiento mecánico de los lodos residuales” puede lograr resultados con concentraciones de TS más estables en el suministro del reactor anaeróbico. Junto con la adición de polímeros en función de la carga, la combinación del control de circuito en lazo cerrado y abierto garantiza una mayor estabilidad del proceso y un suministro más uniforme hacia el digestor.

  • Concentración de TS más estable en el suministro del reactor anaeróbico
  • Contenido de TS transparente durante el espesamiento
  • Solución rentable sin modificaciones fundamentales del sistema
  • Funcionamiento sencillo del sistema y guiado mediante menús



La solución adoptada

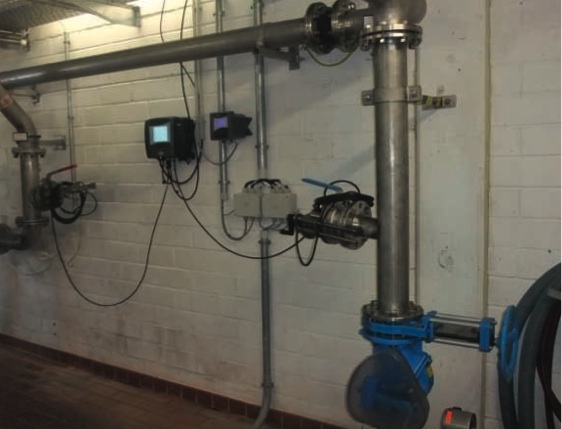

  • Instalación de dos sondas de sólidos en continuo, SOLITAX highline sc, en los puntos de suministro y de descarga de sólidos del espesador de discos (instalación en tubería)
  • Dosificación de polímeros en función de la carga mediante ST-RTC
  • Control simultáneo de la adición de polímeros mediante circuito en lazo cerrado y abierto

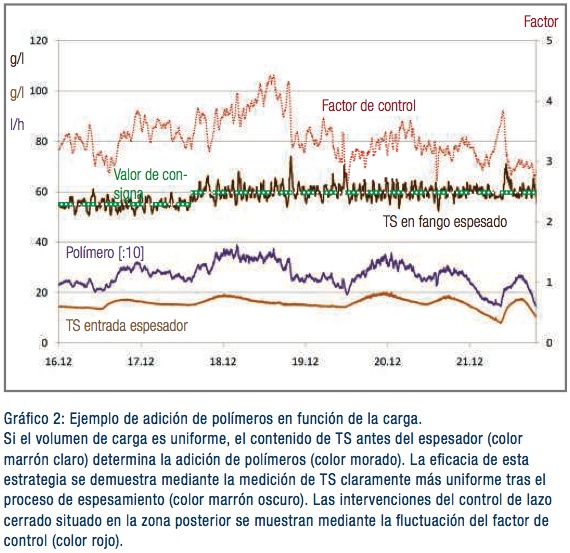

Los datos de medición


Productos de alta calidad y uniformidad tras el espesamiento mediante la adición de polímeros en función de la carga de TS.




Más información sobre los Módulos ST-RTC de HACH en http://es.hach.com
