Transporte, almacenamiento y manipulación de las tuberías TOM® de PVC-O

10/09/2021

Transporte, almacenamiento y manipulación de las tuberías TOM® de PVC-O



Autor: Molecor

Blog: molecor.com



En primer lugar, es importante tener en cuenta que las tuberías deben ser transportadas de acuerdo con las normas de circulación vigentes. Para optimizar el transporte recomendamos las siguientes directrices:

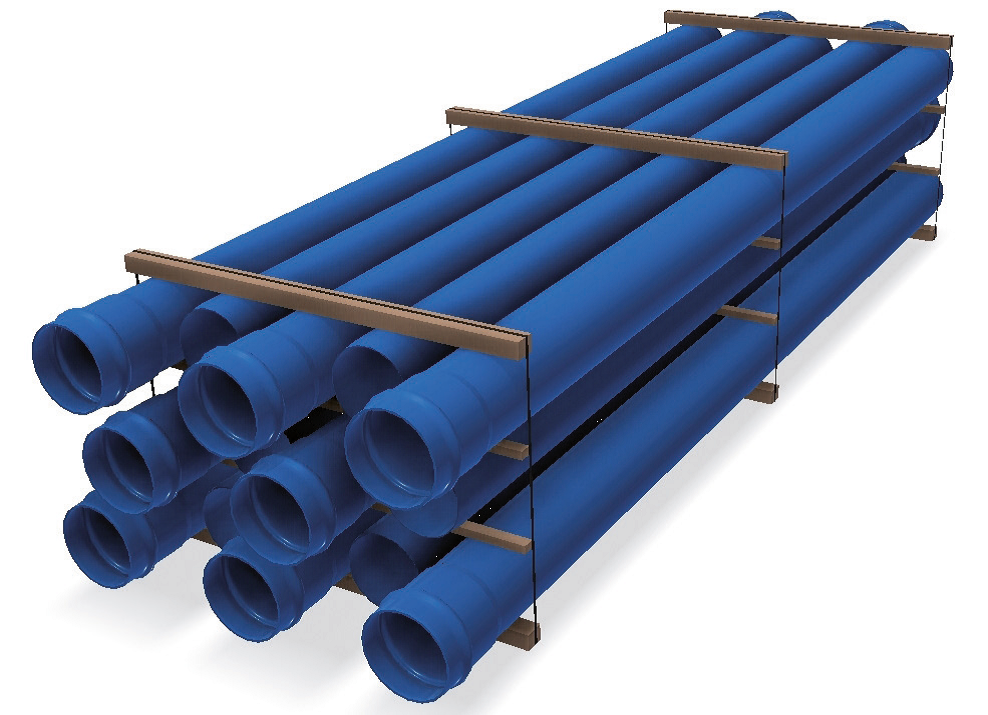

  • Si va a transportar diferentes diámetros en un envío, primero coloque los diámetros mayores en la parte inferior. Utilice camas de madera con especificaciones que varían dependiendo del diámetro nominal de la tubería.

  • Deje las copas libres, alternando copas y cabos.

  • Durante la recepción de las tuberías, compruebe su estado.





Manipulación

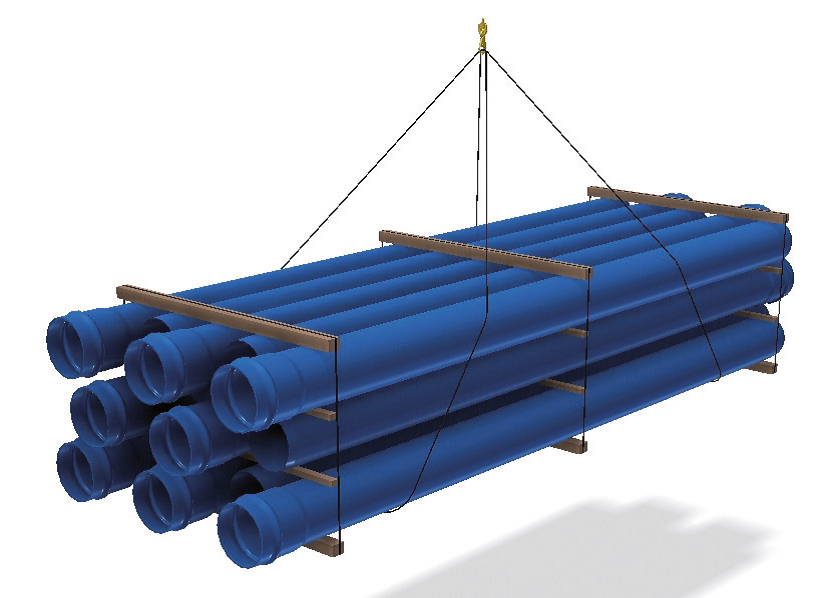

Se recomienda descargar las tuberías del camión con la ayuda de eslingas planas. A continuación, la carga y descarga de tuberías de DN ≥ 250 mm debe realizarse con equipo mecánico y para diámetros inferiores a DN250 mm, utilizando medios manuales.




Almacenamiento


Para un almacenamiento adecuado, se recomienda lo siguiente:


  • Almacene las tuberías horizontalmente sobre una superficie plana sobre soportes colocados cada 1,5 metros para evitar la posible curvatura del producto.

  • En particular, evite especialmente que las copas se erosionen en el suelo, especialmente si éste es de piedra, hormigón o asfalto.

  • No apile más de 1,5 metros de altura, ya que esto podría dañar las tuberías del fondo o incluso provocar la caída de las tuberías superiores.

  • Las copas deben estar libres, alternando copas y cabos.

  • En caso de exposición prolongada al sol, proteger las tuberías con un material opaco y con ventilación para evitar el sobrecalentamiento. El color blanco es preferible porque evita el sobrecalentamiento de las tuberías.

  • Evite cubrir las tuberías con lonas negras sin ventilar. Evite colocar las tuberías cerca de las fuentes de calor que actúen permanentemente sobre las tuberías. Evitar que los tubos entren en contacto constante con materiales metálicos que puedan transmitir un exceso de temperatura a las tuberías a través de su propia conductividad.



Instalación


Excavación

Todas las piedras que se encuentren en la pared de la excavación deberán de ser retiradas puesto que podrían caer sobre la cama de arena. Asimismo se deberán quitar del fondo de la excavación cuerpos duros como piedras, desperdicios de demoliciones, etc.

Tras los estudios geotécnicos previos del terreno, la cama de apoyo de la tubería podrá ser la propia del terreno o bien con material granular compactado con 10 cm mínimo de espesor.

Cabría añadir que en terrenos acuíferos, la cama de apoyo debería estar constituida por materiales de granulometría comprendida entre 5 y 30 mm.





Ensamblaje

En el caso de las tuberías TOM® de PVC-O tanto el bisel como la marca en el cabo liso ya vienen definidos. Esto es importante para un buen emplazamiento de la junta de estanqueidad así como para localizar el límite de conexión.

Las recomendaciones principales para garantizar una buena conexión entre la copa y el cabo liso son las siguientes:


  • Retirar los tapones de protección.

  • Verificar que el tubo está limpio y en correcto estado, prestando atención tanto a las copas como a los cabos.

  • Revisar que el bisel esté en perfecto estado y libre de roturas.

  • Comprobar que la junta está bien colocada, limpia y exenta de elementos extraños (piedras, arena, etc.).

  • Lubricar el bisel del cabo y la junta de la copa mediante lubricante para juntas.

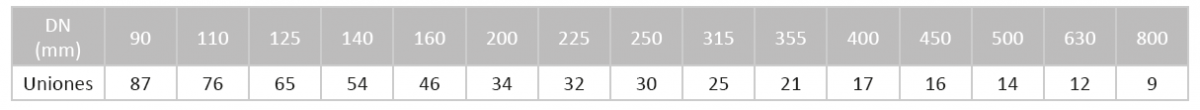

Número de uniones por kg de lubricante:





  • Alinear la tubería lo máximo posible tanto en horizontal como en vertical.

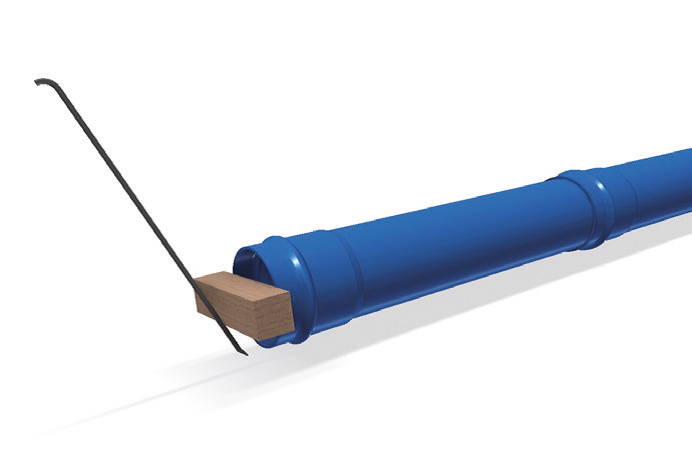

  • Introducir solamente el canto del bisel en la copa, de tal forma, que soporte el tubo pero dejando el resto de copa libre.

  • En el caso de tuberías con diámetro nominal ≤250 mm dar un empujón firme y seco desde el otro extremo del tubo, para aprovechar la inercia producida por el desplazamiento, y así introducir el cabo hasta que la marca tope de enchufe quede escondida dentro de la copa.

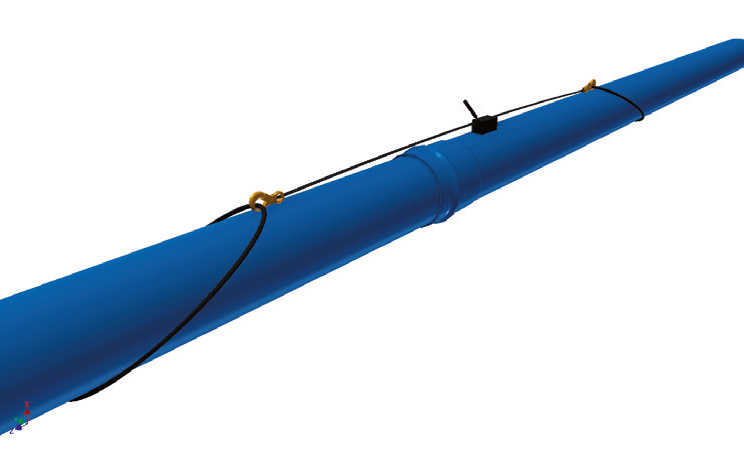

  • Cuando se trate de grandes diámetros >250mm, será necesaria la ayuda de medios mecánicos para la introducción del tubo utilizando materiales como la madera, tráctel o eslinga.



Pruebas en obra y puesta en servicio


En todo lo relativo a la instalación, pruebas en obra y puesta en servicio, se tiene que seguir los procedimientos de la norma UNE-EN 805 “Abastecimiento de agua”, y/o al organismo competente.

A medida que se vaya ejecutando el montaje, se debe ir probando la tubería instalada en tramos completamente ejecutados. Se recomienda la realización de la prueba para longitudes de 500 metros, pudiendo variar dependiendo de la normativa vigente o de las directrices de la dirección de obra. Se cerrarán los extremos del tramo en prueba con piezas adecuadas, la tubería deberá estar parcialmente rellena con las uniones descubiertas.

La presión de prueba (STP) en N/mm2 (0,1 N/mm2 = 1 atm) será:


a) Si el golpe de ariete ha sido calculado en detalle:


          STP = MDP + 0.1



b) Si el golpe de ariete ha sido estimado, se cogerá el menor valor entre:


          STP = MDP + 0.5 and STP = 1.5 · MDP



MDP es la presión máxima de diseño, es decir, la máxima presión que puede alcanzarse en una tubería incluyendo el efecto del golpe de ariete.



La puesta en servicio de conducciones para agua potable deberá cumplir lo establecido en la legislación vigente, en lo relativo a limpieza y desinfección.
