Reconversión de un depósito de compensación en depósito de cabecera aplicando tecnologías Sin Zanja

02/05/2023

Reconversión de un depósito de compensación en depósito de cabecera aplicando tecnologías Sin Zanja



AUTOR


RESUMEN

El depósito del que trata este artículo, denominado “Txantrea” (anteriormente “Polvorín” por su ubicación junto a una infraestructura militar antigua), es un depósito de un solo vaso, de 12.000 m3 de capacidad, a la cota de solera 480,00 con altura máxima de lámina de agua de 7 m (nivel de aliviadero).

Construido en el año 1.981 por el Servicio Municipal de Aguas de Pamplona (la Mancomunidad de la Comarca de Pamplona se estableció en el año 1982), en base a un proyecto del año 1978 del ICCP D. Francisco Galán Soraluce (proyecto que abarcaba una implantación de 2 vasos de 12.000 m3 cada uno) dentro del “Estudio básico sobre el abastecimiento de agua a la Comarca de Pamplona” del año 1974, que para la denominada “Zona 5”, se concretaba en el “Estudio de la red de distribución en la margen derecha, aguas abajo, del río Arga”.

Suministrado desde la “Línea de Eugui” de DN800HAC (proveniente del embalse de Eugui, a unos 27 km) su función de depósito de compensación fue determinada tras la ejecución final en el año 1987 del depósito de Miravalles (actualmente denominado de “Línea Norte”, de 25.000 m3 en 2 vasos, con la misma cota de solera y altura de lámina de agua -aliviadero- que el existente –“Polvorín”-) alimentado directamente desde esa Línea de Eugui por una tubería DN800FN, constituyéndose en cabecera del sistema de suministro denominado “Línea Arteria Norte” con una tubería en DN1000 y DN800 (ambas de FN). De esta línea se estableció en el año 1991 una tubería de derivación en DN800 al depósito de este artículo, entrando (y descargando) en zona inferior, de modo que el agua pudiese entrar y salir por la misma tubería, para su función de compensación.

Este tipo de implantación, con los volúmenes adecuados de almacenamiento (el de compensación mantendrá una altura similar al de cabecera y, por tanto, mantendrá un volumen derivado de la lámina de agua de aquel) permite que cualquier eventualidad en la línea principal de suministro (con los adecuados seccionamientos de línea previstos y construidos) que obligue al cierre de la salida desde el principal, no implique afectar al suministro general, realizándose el abastecimiento desde el depósito de compensación en todo lo correspondiente a la zona no seccionada por la necesidad de hacer frente a la eventualidad producida, no siendo necesaria ninguna intervención en ese depósito para que se realice ese abastecimiento.

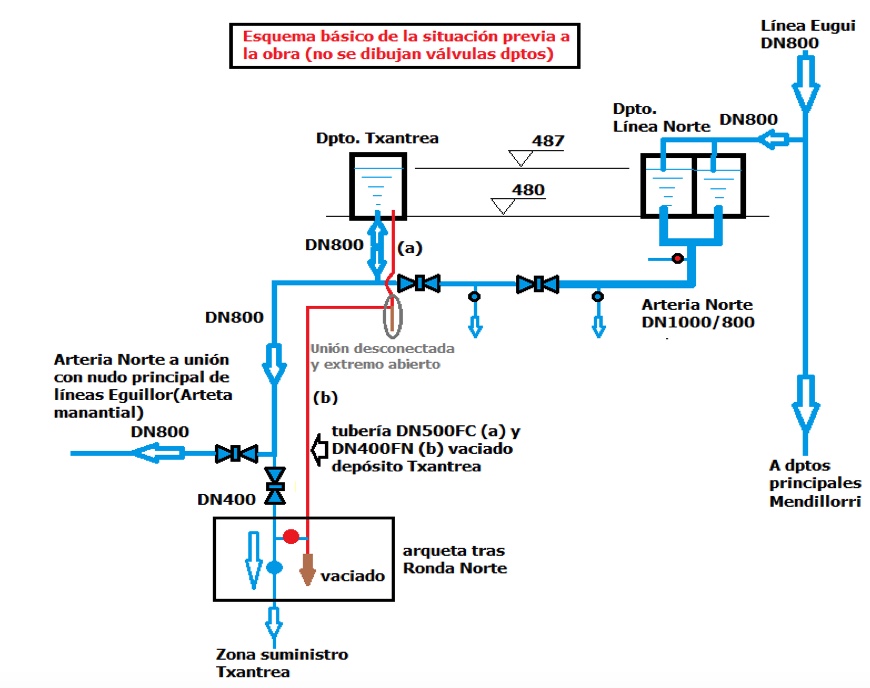

El esquema básico del sistema general existente antes del proyecto/obra era:
